МАГИСТРАЛЬНЫЕ ФИЛЬТРЫ СЖАТОГО ВОЗДУХА - СЕРИИ FT и R300

Скачать каталог:  КАТАЛОГ СИСТЕМЫ ПОДГОТОВКИ СЖАТОГО ВОЗДУХА 2014

Сжатый воздух - это надежный и универсальный источник энергии, используемый во всех отраслях индустрии. Преимущества сжатого воздуха можно использовать лишь в том случае, если в нем не содержится примесей. Как правило, сжатый воздух содержит множество различных загрязнений, таких как

  • смазочное масло компрессора
  • едкие газы, присутствующие в атмосфере и образовавшиеся в результате компремирования
  • водяные пары
  • твердые частицы, образовавшиеся вследствие коррозии механических узлов и трубопроводов воздуха
  • твердые частицы, присутствующие в атмосфере и попадающие в компрессор
Внутри компрессора, при высоких температурах, эти вещества изменяются превращаясь в кислоты, чем создают немалые проблемы в вопросах эксплуатации пневмооборудования. Масло, проникая в трубы подачи воздуха, теряет свои смазочные свойства и наносит вред оборудованию.

ТЕХНИЧЕСКИЕ ИДЕИ И РАЗРАБОТКИ

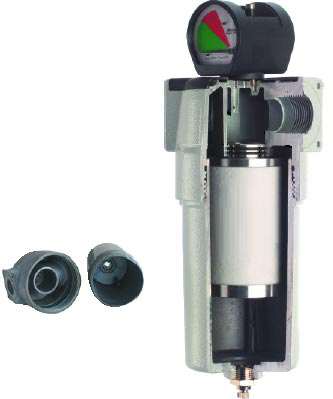

КОРПУС ФИЛЬТРА

  • Легко читаемый дифференциальный манометр или индикатор засорения (если установлен) для контроля эффективности фильтрующего элемента.
  • Благодаря резьбе нанесенной на головку и стакан фильтра можно легко снять стакан для замены фильтрующего элемента.
  • Воздушные каналы увеличенного сечения позволяют снизить перепад давления
  • Устройство декомпрессии обеспечивает безопасное открытие фильтра.
  • Стакан фильтра легко откручивается, благодаря шестиугольному наконечнику
  • Алюминиевый корпус фильтра анодирован изнутри и снаружи для предупреждения коррозии. Снаружи окрашен методом напыления.
  • Модульные соединения позволяют объединить несколько фильтров и закре пить их на стене.




ЧЕТЫРЕ СТЕПЕНИ ФИЛЬТРАЦИИ

  • Корпус ( внутренний и наружный) из нержавеющей стали гарантирует прочность и долговечность.
  • Обширная поверхность фильтрации повышает эффективность с минимальным падением давления.
  • Двойная оболочка (наружная и внутренняя) из полиэстера устойчива к высоким температурам и синтетическим маслам.
  • Соединение с двойным уплотнительным кольцом обеспечивает быстроту замены и максимальную герметичность.
  • Четыре степени фильтрации для удовлетворения любой потребности по качеству воздуха, согласно нормативу ISO 8573.1
  • Собраны без использования силикона.




ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Приведенные данные соответствуют следующим номинальным условиям: температура воздуха на входе 35 °С, давление воздуха 7 бар. Максимальные рабочие условия: Температура окружающей среды 60 °С, температура воздуха на входе 120 °С и давление воздуха на входе 16 бар.

Устройство дренажа конденсата ручное (STANDARD FTZ 008-400)

ATD03
Внутреннее дренажное поплавковое устройство (STANDARD FTPJJC 008-120)
ATD02
Мини устройство поплавковое (OPTIONAL FT 008-120)
SCG20
Дренажное поплавковое устройство (STANDARD FTP?^ 160-400)
SCE04
Мини устройство с таймером (OPTIONAL FT 008-030)
SCE02
Устройство для дренажа конденсата с таймером (OPTIONAL)
SCE02
Устройство для дренажа конденсата без потерь воздуха (OPTIONAL)

CLI02
Индикатор засорения (OPTIONAL)




DIG 04
Дифференциальный манометр (OPTIONAL)


DIG 05
Дифференциальный манометр с аварийным индикатором (OPTIONAL)


DIG 06
Двусторонний дифферен. манометр с эл. контактом для FT*

ЧЕТЫРЕ СТЕПЕНИ ФИЛЬТРАЦИИ

Степень фильтрации Характеристика воздуха Примеры применения Цветная идентификация
Серия Р
3 микрон		 Фильтр задерживает эмульсии и твердые частицы размером свыше 3 микрон Обычно устанавливается на входе в осушитель. Идеален как предфильтр для линии фильтров (серии S-X-Z), вакуумных насосов, пневмоприводах.
Серия S
1 микрон		 Фильтр задерживает частицы свыше 1 микрона, включая капельную фракцию масла. Максимальное содержание масла 0,1 мг/м3. Обычно используются на выходе из осушителя как предфильтр для серии Х. Применяется для предупреждения загрязнения трубок в оборудовании подготовки сжатого воздуха, обработки поверхностей, в вакуумных насосах, пневмодвигателях и после адсорбционных осушителей.
Серия X
0,01 микрон		 Маслоулавливающий фильтр, задерживает остатки масла и микрочастицы размером свыше 0,01 микрон. Максимальное остаточное содержание масла 0,01 мг/м. Применяется для получения технически чистого воздуха без масла. Используется для защиты систем контроля, в пневмотранспорте, системах покраски, как предфильтр для адсорбционных осушителей.
Серия Z
Активир. уголь		 Угольный фильтр для устранения паров и запахов масла. При установке после фильтра серии Х, обеспечивает максимальное содержание масла не более 0,005 мг/м3. Используется в фармацевтической промышленности, в стоматологии, фотолабораториях, системах упаковки и гальванических установках.

СЕРИЯ P - 3 МИКРОНА
Модель Производительность Размеры Цены
Фильтр в комплекте Картридж
м3/час л/мин scfm A x B x O [мм] Код  Евро Код Евро
FTP 008 51 850 30 85 x 187 x G 3/8" 1500FTP008 195,00 15000TP008 41,00
FTP 012 72 1.200 42 85 x 187 x G1/2" 1500FTP012 207,00 15000TP012 51,00
FTP 018 111 1.850 65 85 x 256 x G3/4" 1500FTP018 221,00 15000TP018 61,00
FTP 030 198 3.300 116 125 x 263 x G 1" 1500FTP030 286,00 15000TP030 77,00
FTP 055 330 5.500 194 125 x 362 x G 1.5" 1500FTP055 345,00 15000TP055 106,00
FTP 080 486 8.100 286 125 x 452 x G 1.1/2" 1500FTP080 430,00 15000TP080 127,00
FTP 120 750 12.500 441 125 x 643 x G 1.1/2" 1500FTP120 505,00 15000TP120 160,00
FTP 160 1.008 16.800 593 160 x 695 x G 2" 1500FTP160 776,00 15000TP160 228,00
FTP 250 1.560 26.000 918 160 x 935 x G 2.1/2" 1500FTP250 938,00 15000TP250 275,00
FTP 400 2.520 42.000 1.483 250 x 1.170 x G 3" 1500FTP400 1880,00 15000TP400 357,00

СЕРИИ S - 1 МИКРОН
Модель Производительность Размеры Цены
Фильтр в комплекте Картридж
м3/час л/мин scfm A x B x O [мм] Код  Евро Код Евро
FTS 008 51 850 30 85 x 187 x G 3/8" 1500FTS008 195,00 15000TS008 41,00
FTS 012 72 1.200 42 85 x 187 x G 1/2" 1500FTS012 207,00 15000TS012 51,00
FTS 018 111 1.850 65 85 x 256 x G 3/4" 1500FTS018 221,00 15000TS018 61,00
FTS 030 198 3.300 116 125 x 263 x G 1" 1500FTS030 286,00 15000TS030 77,00
FTS 055 330 5.500 194 125 x 362 x G 1.5" 1500FTS055 345,00 15000TS055 106,00
FTS 080 486 8.100 286 125 x 452 x G 1.1/2" 1500FTS080 430,00 15000TS080 127,00
FTS 120 750 12.500 441 125 x 643 x G 1.1/2" 1500FTS120 505,00 15000TS120 160,00
FTS 160 1.008 16.800 593 160 x 695 x G 2" 1500FTS160 776,00 15000TS160 228,00
FTS 250 1.560 26.000 918 160 x 935 x G 2.1/2" 1500FTS250 938,00 15000TS250 275,00
FTS 400 2.520 42.000 1.483 250 x 1.170 x G 3" 1500FTS400 1880,00 15000TS400 357,00

СЕРИИ X - 0,01 МИКРОН
Модель Производительность Размеры Цены
Фильтр в комплекте Картридж
м3/час л/мин scfm A x B x O [мм] Код  Евро Код Евро
FTX 008 51 850 30 85 x 187 x G 3/8" 1500FTX008 195,00 15000TX008 41,00
FTX 012 72 1.200 42 85 x 187 x G 1/2" 1500FTX012 207,00 15000TX012 51,00
FTX 018 111 1.850 65 85 x 256 x G 3/4" 1500FTX018 221,00 15000TX018 61,00
FTX 030 198 3.300 116 125 x 263 x G 1" 1500FTX030 286,00 15000TX030 77,00
FTX 055 330 5.500 194 125 x 362 x G 1.5" 1500FTX055 345,00 15000TX055 106,00
FTX 080 486 8.100 286 125 x 452 x G 1.1/2" 1500FTX080 430,00 15000TX080 127,00
FTX 120 750 12.500 441 125 x 643 x G 1.1/2" 1500FTX120 505,00 15000TX120 160,00
FTX 160 1.008 16.800 593 160 x 695 x G 2" 1500FTX160 776,00 15000TX160 228,00
FTX 250 1.560 26.000 918 160 x 935 x G 2.1/2" 1500FTX250 938,00 15000TX250 275,00
FTX 400 2.520 42.000 1.483 250 x 1.170 x G 3" 1500FTX400 1880,00 15000TX400 357,00

СЕРИИ Z - АКТИВНЫЙ УГОЛЬ
Модель Производительность Размеры Цены
Фильтр в комплекте Картридж
м3/час л/мин scfm A x B x O [мм] Код  Евро Код Евро
FTZ 008 51 850 30 85 x 187 x G 3/8" 1500FTZ008 130,00 15000TZ008 41,00
FTZ 012 72 1.200 42 85 x 187 x G 1/2" 1500FTZ012 142,00 15000TZ012 51,00
FTZ 018 111 1.850 65 85 x 256 x G 3/4" 1500FTZ018 156,00 15000TZ018 61,00
FTZ 030 198 3.300 116 125 x 263 x G 1" 1500FTZ030 221,00 15000TZ030 77,00
FTZ 055 330 5.500 194 125 x 362 x G 1.5" 1500FTZ055 281,00 15000TZ055 106,00
FTZ 080 486 8.100 286 125 x 452 x G 1.1/2" 1500FTZ080 365,00 15000TZ080 127,00
FTZ 120 750 12.500 441 125 x 643 x G 1.1/2" 1500FTZ120 440,00 15000TZ120 160,00
FTZ 160 1.008 16.800 593 160 x 695 x G 2" 1500FTZ160 698,00 15000TZ160 228,00
FTZ 250 1.560 26.000 918 160 x 935 x G 2.1/2" 1500FTZ250 860,00 15000TZ250 275,00
FTZ 400 2.520 42.000 1.483 250 x 1.170 x G 3" 1500FTZ400 1802,00 15000TZ400 357,00

АЛЮМИНИЕВЫЕ МАГИСТРАЛЬНЫЕ ФИЛЬТРЫ СЖАТОГО ВОЗДУХА - СЕРИИ FT

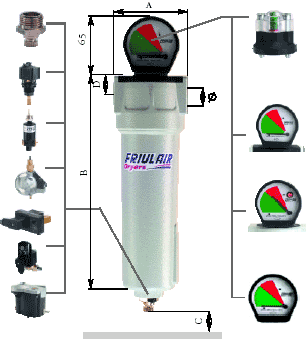

Модель Размеры [мм] Вес
A B C D [кг]
FT* 008 85 187 60 22 0.77
FT* 008 85 187 60 22 0.77
FT* 012 85 187 60 22 0.77
FT* 0118 85 256 80 22 0.88
FT* 030 125 263 100 32 2.2
FT* 055 125 362 120 32 2.6
FT* 080 125 452 140 32 2.9
FT* 120 125 643 160 32 3.7
FT* 160 160 695 520 45 7.4
FT* 250 160 935 770 45 10
FT* 400 250 1.170 780 60 25

АКСЕCСУАРЫ ДЛЯ АЛЮМИНИЕВЫХ МАГИСТРАЛЬНЫХ ФИЛЬТРОВ - СЕРИИ FT
Код Модель Описание Цена
Евро
2230ATD003 ATD 03 Внутренний поплавковый клапан конденсата 71,00
2230ATD002 ATD 02 Автомат. поплавковый Миниклапан конденсата 119,00
2230SCG020 SCG 20 Автомат. поплавковый клапан конденсата 87,00
2215SCE004N SCE 04 Клапан автомат. слива конденсата с таймером 125,00
2215SCE002G SCE 02 Клапан автомат. слива конденсата с таймером 213,00
2210SEC002N SEC 02 Клапан автомат. слива конденсата уровневый 339,00
1510CLI002 SCG 20 Индикатор засорения 35,00
1510DIG004 DIG 04 Дифференциальный манометр для FT* 77,00
1510DIG005 DIG 05 Дифферен. манометр для FT с индикатором 137,00
1510DIG006 DIG 06 Двусторонний дифферен. манометр с эл. контактом для FT* 118,00
1510KIT011 - Набор настенного монтажа для FT* 008-018 серии 40,00

ПОПРАВОЧНЫЙ КОЭФФИЦИЕНТ ПРИ РАБОЧЕМ ДАВЛЕНИИ
Давление воздуха на входе 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16
Коэффициент 0.25 0.38 0.50 0.65 0.75 0.88 1.00 1.13 1.25 1.38 1.50 1.63 1.75 1.88 2.00 2.13

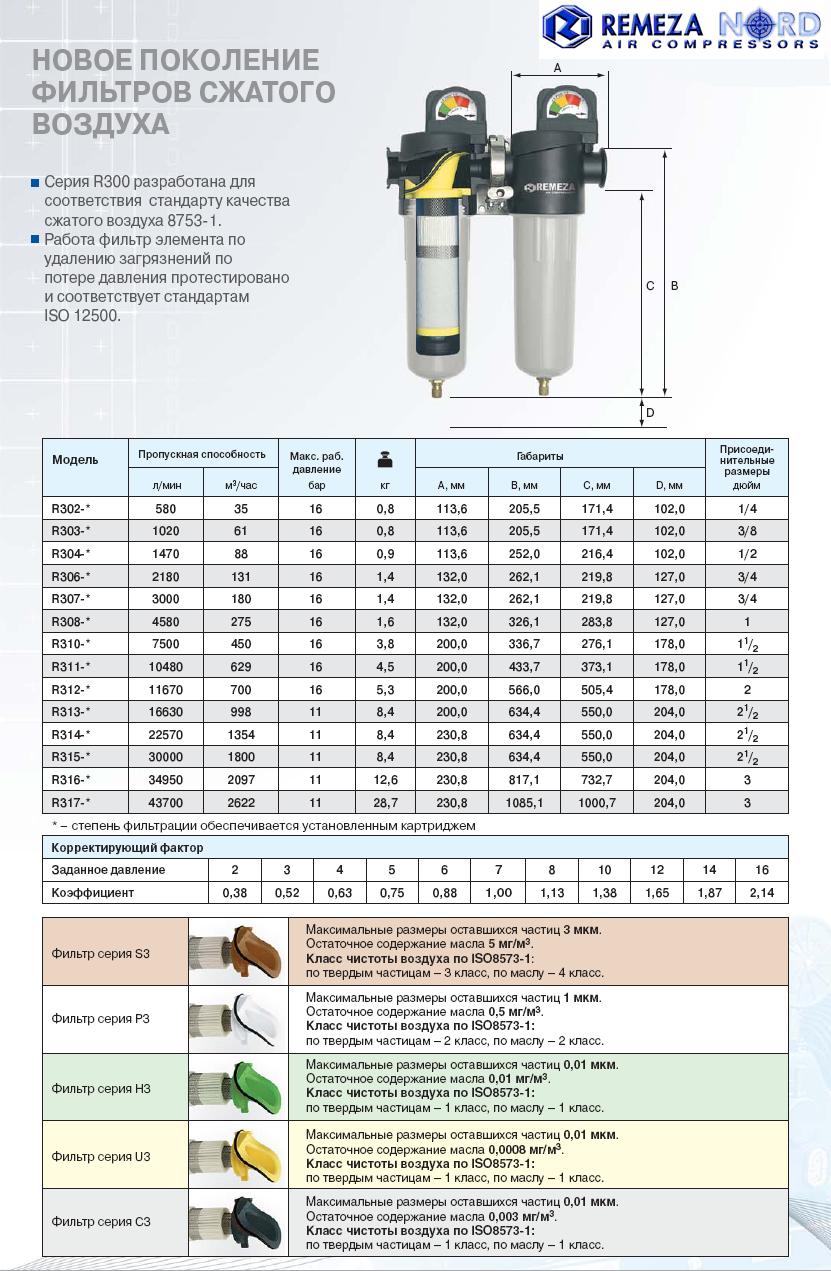

ФИЛЬТРЫ СЖАТОГО ВОЗДУХА - СЕРИИ R300 "REMEZA"
