ОСУШИТЕЛИ ХОЛОДИЛЬНОГО ТИПА СЕРИЙ RFD и ACT

Скачать каталог:  КАТАЛОГ СИСТЕМЫ ПОДГОТОВКИ СЖАТОГО ВОЗДУХА 2014

Компания Friulair расширила модельный ряд осушителей для обработки сжатого воздуха, разработав новую серию оборудования АСТ (Aluminum Cooling Technologies) в целях сокращения потребляемой энергии за счет высокой эффективности модуля осушения и значительного снижения потери давления.

Основные преимущества новой серии:

  • Снижение перепада давления в условиях предельной нагрузки.
  • Постоянное значение точки росы при изменении нагрузки осушителя.
Серия АСТ была спроектированная таким образом, чтобы максимально снизить нанесение вреда окружающей среде за счет использования экологически чистого хладагента и подбора конструктивных материалов, пригодных для вторичной переработки.

ПАНЕЛЬ УПРАВЛЕНИЯ

Рабочие параметры осушителя отображаются на цифровом термометре, встроенном в панель управления. В моделях ACT 180-600 по запросу можно установить электронный контроллер DMC 20, серийно монтируемый в моделях ACT 900-1800.


ОБВОДНОЙ КЛАПАН "ГОРЯЧИЙ ГАЗ"

Клапан совершенно новой конструкции обеспечивает точные рабочие параметры. Обводной клапан "горячего газа" предупреждает образование льда внутри испарителя при любых условиях нагрузки.


УСТРОЙСТВО ДЛЯ ОТВОДА КОНДЕНСАТА

Все осушители снабжены устройствами отвода конденсата с электронным таймером. Время слива конденсата и пауза между циклами срабатывания клапана регулируются. В качестве альтернативы может быть установлен (как изначально, так и в дальнейшем, после покупки) уровневый клапан слива конденсата, обеспечивающий полный слив конденсата без потерь сжатого воздуха.

Специально рассчитанный конденсатор гарантирует максимальную эффективность работы контура охлаждения, может применяться в различных эксплуатационных условиях и при значительном перепаде температур окружающей среды. Легко доступен для очистки и обслуживания.

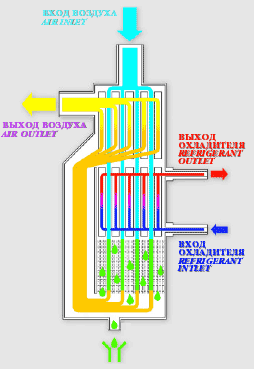

МОДУЛЬ ОСУШЕНИЯ ALU-DRY

В компактном модуле осушения совмещены теплообменник воздух-воздух, воздух - хладагент, а также отделитель конденсата типа demister. Максимальная эффективность теплообмена достигается за счет встречных потоков в теплообменнике "воздух - воздух".

Теплообменник "воздух - хладагент" обеспечивает высокие эксплуатационные показатели, благодаря встречной направленности потоков рабочих сред.

Большая площадь теплообмена позволяет достичь полного испарения хладагента (исключая поступление в компрессор жидкой фракции).

ОТДЕЛИТЕЛЬ КОНДЕНСАТА ТИПА "DEMISTER"

Высокоэффективный сепаратор, встроенный в модуль осушения. Не требует технического обслуживания и обеспечивает создание эффекта холодной ко-алесценции для оптимального осушения воздуха.

Большая емкость системы гарантирует нормальную работу осушителя даже при условии очень влажного воздуха на входе.

Трубки увеличенного сечения обеспечивают снижение скорости воздуха, тем самым снижая потери давления.

Внимание! Во избежание засорения модуля осушения ALU-DRY и слива конденсата, на входе в осушитель необходимо установить фильтр со степенью фильтрации не менее 5 микрон.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Приведенные данные соответствуют следующим номинальным условиям: температура окруж. среды 25°С, давление и температура воздуха на входе 7 бар и 35°С, точка росы при указанном давлении 3°С (Точка росы при атмосферном давлении равна -22°С). Максимальные эксплуатационные параметры: температура окруж. среды 45°С, температура воздуха на входе 55°С, давление воздуха на входе 14 бар.

По заказу возможна поставка осушителей с водяным охлаждением (от модели АСТ 55 и выше), при температуре воды не более 30°С.

ОСУШИТЕЛИ ХОЛОДИЛЬНОГО ТИПА СЕРИИ RFD
Модель Хладагент Производительность Соединения Питание Цена
[тип] м3/час л/мин scfm [ O ] [Фз/Вольт /Гц] Евро
RFD 21 R13A.a 20 300 12 3/8" OD 1/230/50 759
RFD 31 R13A.a 30 500 19 3/8" OD 1/230/50 845
RFD 61 R13A.a 60 1000 30 R 3/4" 1/230/50 994
RFD 81 R13A.a 80 1.300 42 R 3/4" 1/230/50 1 074
RFD 101 R13A.a 100 1.700 64 R 3/4" 1/230/50 1 137
RFD 140 R13A.a 140 2.300 81 R 1" 1/230/50 1 232
RFD 160 R13A.a 160 2.700 109 R 1" 1/230/50 1 532
RFD 240 R407c 240 4.000 141 R 1" 1/230/50 1 864
RFD 315 R407c 315 5.300 194 R 2" 1/230/50 2 330
RFD 360 R407c 360 6.000 219 R 2" 1/230/50 2 526
RFD 470 R407c 470 7.800 286 R 2" 1/230/50 3 238
RFD 580 R407c 580 9.700 371 R 2" 1/230/50 4 050
RFD 680 R407c 680 11.300 441 R 2" 1/230/50 4 366
RFD 820 R407c 820 13.700 512 R 2" 3/400/50 5 140
RFD 1000 R13A.a 1.100 18.300 286 R 2 1/2" 3/400/50 6 870
RFD 1200 R13A.a 1.300 21.700 5.297 R 2 1/2" 3/400/50 8 211
RFD 1700 R404A 1.700 28.300 6.357 R 3" 3/400/50 11 370

ОСУШИТЕЛИ ХОЛОДИЛЬНОГО ТИПА СЕРИИ ACT
Модель Хладагент Производительность Соединения Питание Цена
[тип] м3/час л/мин scfm [ O ] [Фз/Вольт /Гц] Евро
ACT 3 R13A.a 21 350 12 G 1/2" BSP-F 1/230-240/50 977
ACT 5 R13A.a 33 550 19 G 1/2" BSP-F 1/230-240/50 994
ACT 8 R13A.a 51 850 30 G 1/2" BSP-F 1/230-240/50 1 091
ACT 12 R13A.a 72 1.200 42 G 1/2" BSP-F 1/230-240/50 1 174
ACT 18 R13A.a 108 1.800 64 G 1" BSP-F 1/230-240/50 1 281
ACT 23 R13A.a 138 2.300 81 G 1" BSP-F 1/230-240/50 1 430
ACT 30 R404A 186 3.100 109 G 1.1/4" BSP-F 1/230-240/50 1 877
ACT 40 R404A 240 4.000 141 G 1.1/4" BSP-F 1/230-240/50 2 055
ACT 55 R404A 330 5.500 194 G 1.1/2" BSP-F 1/230-240/50 2 568
ACT 60 R404A 372 6.200 219 G 1.1/2" BSP-F 1/230-240/50 2 770
ACT 80 R404A 486 8.100 286 G 2" BSP-F 1/230-240/50 3 649
ACT 100 R404A 630 10.500 371 G 2" BSP-F 1/230-240/50 4 766
ACT 120 R404A 750 12.500 441 G 2.1/2" BSP-F 1/230-240/50 5 124
ACT 140 R404A 870 14.500 512 G 2.1/2" BSP-F 1/230-240/50 6 565
ACT 80-3~ R404A 486 8.100 286 G 2" BSP-F 3/400-415/50 6 768
ACT 100-3~ R404A 630 10.500 371 G 2" BSP-F 3/400-415/50 7 577
ACT 120-3~ R404A 750 12.500 441 G 2.1/2" BSP-F 3/400-415/50 8 185
ACT 140-3~ R404A 870 14.500 512 G 2.1/2" BSP-F 3/400-415/50 8 638
ACT 180 R404A 1.080 18.000 636 DN80 PN16 3/400-415/50 9 249
ACT 210 R404A 1.260 21.000 742 DN80 PN16 3/400-415/50 9 556
ACT 250 R404A 1.500 25.000 883 DN80 PN16 3/400-415/50 10 801
ACT 300 R404A 1.800 30.000 1.060 DN80 PN16 3/400-415/50 11 099
ACT 400 R404A 2.400 40.000 1.413 DN100 PN16 3/400-415/50 18 110
ACT 500 R404A 3.000 50.000 1.766 DN100 PN16 3/400-415/50 19 183
ACT 600 R404A 3.600 60.000 2.119 DN100 PN16 3/400-415/50 20 016
ACT 900 R404A 5.400 90.000 3.178 DN150 PN16 3/400-415/50 32 993
ACT 1200 R404A 7.200 120.000 4.238 DN150 PN16 3/400-415/50 41 105
ACT 1500 R404A 8.832 147.200 5.200 DN200 PN16 3/400-415/50 53 946
ACT 1800 R404A 10.800 180.000 6.357 DN200 PN16 3/400-415/50 ***
*** Под заказ

ДОПОЛНИТЕЛЬНОЕ ОБОРУДОВАНИЕ ОСУШИТЕЛЕЙ АСТ
ДЛЯ ОСУШИТЕЛЕЙ МОДЕЛЕЙ от ACT 3 до ACT 140:
DMC12 Air Dryer Controller Цена : Евро 148,00
Стандартная комплектация мод. АСТ 140-600 3~
ДЛЯ ОСУШИТЕЛЕЙ МОДЕЛЕЙ от ACT 80 - 3~ до ACT 600:
DMC20 Air Dryer Controller Цена : Евро 824,00
Стандартная комплектация мод. АСТ 900-1800
ДЛЯ ОСУШИТЕЛЕЙ МОДЕЛЕЙ от ACT 3 до ACT 40:
Без потерьный конденсатоотводчик Цена : Евро 306,00
ДЛЯ ОСУШИТЕЛЕЙ МОДЕЛЕЙ от ACT 55 до ACT 100:
Без потерьный конденсатоотводчик Цена : Евро 306,00
ДЛЯ ОСУШИТЕЛЕЙ МОДЕЛЕЙ от ACT 120 до ACT 600:
Без потерьный конденсатоотводчик Цена : Евро 360,00

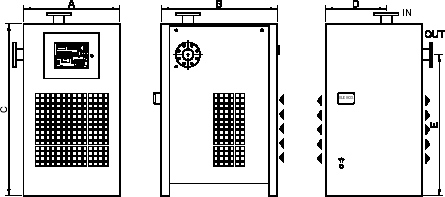

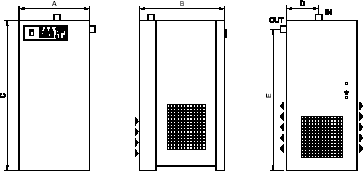

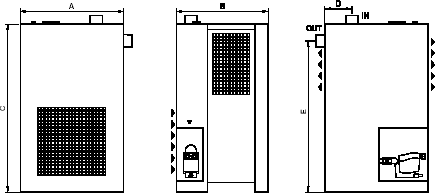

РАЗМЕРЫ И ВЕС ОСУШИТЕЛЕЙ СЕРИЙ ACT
Модель Размеры [мм] Вес нетто Размеры [мм] Вес брутто
A B C D E [кг] A B C [кг]
ACT 3 345 420 740 158 700 28 460 530 780 32
ACT 5 345 420 740 158 700 29 460 530 780 33
ACT 8 345 420 740 158 700 31 460 530 780 35
ACT 12 345 420 740 158 700 32 460 530 780 36
ACT 18 485 455 785 130 705 39 600 580 960 49
ACT 23 485 455 785 130 705 41 600 580 960 51
ACT 30 485 455 785 130 705 46 600 580 960 56
ACT 40 485 455 785 130 705 50 600 580 960 57
ACT 55 555 580 885 135 800 55 660 700 1.090 72
ACT 60 555 580 885 135 800 63 660 700 1.090 75
ACT 80 555 625 975 245 865 103 660 700 1.090 113
ACT 100 555 625 975 245 865 107 660 700 1.090 117
ACT 80 - 3~ 555 625 975 245 865 115 660 700 1.090 125
ACT 100 - 3~ 555 625 975 245 865 126 660 700 1.090 136
ACT 120 665 725 1.105 375 930 114 700 800 1.500 125
ACT 140 665 725 1.105 375 930 116 700 800 1.500 127
ACT 120 - 3~ 665 725 1.105 375 930 126 700 800 1.500 136
ACT 140 - 3~ 665 725 1.105 375 930 133 700 800 1.500 143
Модель Размеры [мм] Вес нетто Размеры [мм] Вес брутто
A B C D E [кг] A B C [кг]
ACT 180 785 950 1.410 500 1.155 185 1.015 1.100 1.740 260
ACT 210 785 950 1.410 500 1.155 190 1.015 1.100 1.740 265
ACT 250 785 950 1.410 500 1.155 250 1.015 1.100 1.740 325
ACT 300 785 950 1.410 500 1.155 275 1.015 1.100 1.740 350
ACT 400 1.380 1.400 1.610 330 1.410 540 1.610 1.550 1.940 670
ACT 500 1.380 1.400 1.610 330 1.410 582 1.610 1.550 1.940 712
ACT 600 1.380 1.400 1.610 330 1.410 595 1.610 1.550 1.940 725
ACT 900 1.550 2.200 1.680 380 1.470 680 1.780 2.350 2.010 785
ACT 1200 1.550 2.200 1.680 380 1.470 870 1.780 2.350 2.010 975
ACT 1500 1.550 2.650 1.730 380 1.510 1.120 1.780 2.800 2.060 1.260
ACT 1800 1.550 3.020 1.730 380 1.510 1.340 1.780 3.170 2.060 1.520

По запросу водяное охлаждение начиная с модели ACT 55, без дополнительной оплаты. Охлаждающая вода: Max. Температура 30°C, давление от 3 до 10 бар (другие условия по запросу).

ПОПРАВОЧНЫЕ КОЭФФИЦИЕНТЫ

Поправочный коэффициент в зависимости от рабочего давления
Давление воздуха на входе, бар 4 5 7 8 10 12 14
Коэффициент 0.77 0.85 1.00 1.06 1.15 1.21 1.25

Поправочный коэффициент в зависимости от температуры окруж. среды (воздушное охлаждение):
Темп. окружающей среды °C 25 30 35 40 45
Коэффициент 1.00 0.98 0.95 0.90 0.80

Поправочный коэффициент в зависимости от температуры воздуха на входе:
Температура воздуха °C 30 35 40 45 50 55
Коэффициент 1.20 1.00 0.85 0.75 0.61 0.49

Поправочный коэффициент в зависимости от Точки Росы (DewPoint):
Точка росы DewPoint °C 3 5 7 10
Коэффициент 1.00 1.09 1.18 1.38

Как определить действительный расход воздуха:

Дейст. произв. = Номин. произв. X Коэфф (F1) X Коэфф (F2) X Коэфф (F3) X Коэфф (F4)

Пример:

Осушитель ACT 40 имеет номинальную расчетную (проектную) производительность 4000 л/мин. Какова максимальная производительность (расход воздуха), получаемая при следующих условиях работы:
  • Давление воздуха на входе = 8 бар
  • Температура окруж. среды = 45°C
  • Темп. воздуха на входе = 50°C
  • Точка росы при данном давлении = 10°C
Для каждого рабочего параметра есть соответствующий числовой коэффициент, при умножении на который номинальной расчетной производительности, получаем следующую величину:
Дейст. произв. = 4000 X 1.06 X 0.80 X 0.61 X 1.38 = 2855 л/мин

Это величина максимальной производительности (расхода воздуха), которую осушитель в состоянии обеспечить при вышеуказанных рабочих условиях.

Как выбрать правильную модель осушителя

Теорит. произв. = Требуем. производ. / Коэфф (F1) / Коэфф (F2) / Коэфф (F3) / Коэфф (F4)

Пример:

С учетом следующих рабочих параметров:
  • Требуемая производительн. = 2800 л/мин
  • Давление воздуха на входе = 8 бар
  • Температура окруж. среды = 45°C
  • Темп. воздуха на входе = 50°C
  • Точка росы при данном давлении = 10°C
Для правильного выбора модели осушителя, разделить требуемую производительность на поправочные коэффициенты, соответствующие указанным параметрам:
Необх. произв. = 2800 / 1.06 / 0.80 / 0.61 / 1.38 = 3920 л/мин

Для удовлетворения данных требований выбрать модель ACT 40 (чья номинальная расчетная производительность составляет 4000 л/мин).
